Montarea panourilor fotovoltaice: Ghid complet pentru instalare, orientare și schema de montaj optimă

Energia solară transformă modul în care ne alimentăm casele și afacerile. În România, tot mai mulți oameni aleg panourile fotovoltaice pentru a reduce costurile cu energia electrică și pentru a contribui la un viitor mai verde. Dar instalarea panourilor fotovoltaice nu este un proces simplu. De la planificare și alegerea echipamentelor potrivite, până la montaj și conectare, fiecare pas necesită atenție și cunoștințe tehnice.

Un sistem fotovoltaic bine instalat nu doar că produce energie curată, dar și asigură o funcționare eficientă și sigură pe termen lung. În acest ghid, vom explora toate aspectele esențiale pentru o instalare reușită, astfel încât să poți beneficia la maximum de energia solară.

Rezumat

1. Planificarea și proiectarea corectă sunt esențiale pentru eficiența sistemului.
   Instalarea începe cu o analiză detaliată a amplasamentului, calculul consumului energetic, alegerea componentelor potrivite și obținerea avizelor necesare. O schemă de montaj bine gândită previne erorile și asigură funcționarea sigură și durabilă.

2. Orientarea și poziționarea panourilor influențează direct randamentul energetic.
   În România, panourile trebuie orientate spre sud, la un unghi de 30-35°, pentru a capta maximum de lumină solară. Este importantă evitarea umbrelor și calcularea distanței corecte între panouri pentru performanță optimă.

3. Montajul și conectarea trebuie realizate de profesioniști autorizați.
   Fixarea sigură, cablurile certificate, alegerea invertorului potrivit și respectarea normelor de siguranță sunt esențiale pentru un sistem eficient și durabil. O firmă specializată garantează instalarea corectă, funcționarea în parametri și conformitatea cu legislația.

Cuprins

• Schema de montaj pentru panouri fotovoltaice - planificarea corectă a instalației
• Orientarea panourilor fotovoltaice și poziționarea optimă
• Montarea panourilor fotovoltaice pe acoperiș - ghid pas cu pas
• Instalarea panourilor fotovoltaice pe sol - alternativa la montajul pe acoperiș
• Conectarea panourilor fotovoltaice la invertor și și realizarea schemei electrice
• Schema de montaj pentru panouri fotovoltaice on grid - conectarea la rețea
• Cum se montează panourile fotovoltaice - sfaturi practice și erori de evitat

Schema de montaj pentru panouri fotovoltaice - planificarea corectă a instalației

Planificarea unei instalații fotovoltaice începe cu realizarea unei scheme de montaj detaliate, care asigură funcționarea eficientă și sigură a întregului sistem. O proiectare bine făcută permite integrarea optimă a tuturor componentelor și evitarea erorilor costisitoare în faza de montaj.

Evaluarea locației

Primul pas constă în analiza amplasamentului:

• orientarea și înclinația acoperișului sau a terenului;
• posibilele surse de umbră (clădiri, copaci, antene);
• rezistența structurală a acoperișului;
• accesul pentru montaj și mentenanță.

Aceste date ajută la stabilirea poziției optime a panourilor pentru captarea maximă a energiei solare.

Calculul consumului energetic

Pe baza facturilor de electricitate din ultimele 12 luni, se determină consumul mediu lunar și, implicit, dimensiunea necesară a sistemului. O estimare corectă previne supradimensionarea instalației și optimizează costurile investiției.

Realizarea schemei electrice

Schema trebuie să includă toate componentele principale:

• panouri fotovoltaice;
• invertor;
• cabluri;
• dispozitive de protecție și
• contorul bidirecțional.

Aceasta este adaptată la cerințele de siguranță și reglementările locale, fiind de obicei elaborată de un specialist autorizat.

Selectarea componentelor

Alegerea echipamentelor potrivite depinde de eficiență, compatibilitate și buget:

• Panourile variază ca putere și randament.
• Invertorul trebuie să corespundă capacității totale instalate și specificațiilor rețelei.
• Cablurile și protecțiile trebuie să suporte sarcina maximă fără pierderi semnificative.

Calitatea componentelor influențează direct durata de viață și performanța sistemului.

Obținerea avizelor și documentației

Înainte de instalare, este necesar să obții avizele tehnice și documentele de autorizare impuse de furnizorul de energie și autoritățile competente. Acest pas garantează conformitatea și siguranța funcționării în rețea.

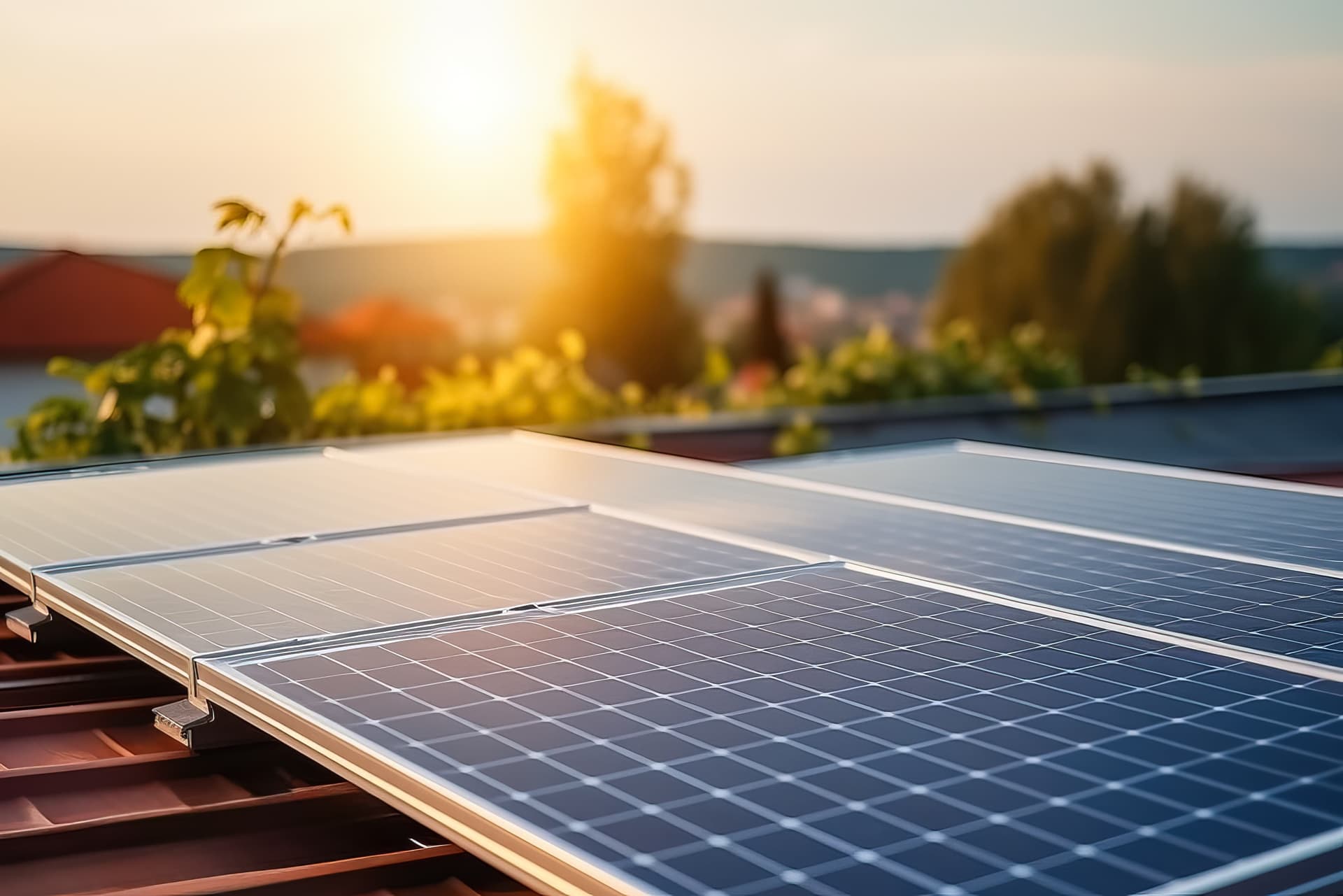

Orientarea panourilor fotovoltaice și poziționarea optimă

Poziționarea corectă a panourilor fotovoltaice are un impact direct asupra cantității de energie electrică produsă. În România, orientarea optimă este către sud, pentru a capta radiația solară maximă pe tot parcursul zilei. O aliniere precisă poate crește considerabil randamentul sistemului.

Unghiul de înclinare ideal

Pentru majoritatea regiunilor, un unghi de înclinare între 30° și 35° oferă cel mai bun echilibru între producția din sezonul cald și cel rece, compensând diferențele de înălțime ale soarelui pe cer. Ajustarea unghiului în funcție de latitudine, anotimp și tipul montajului (pe acoperiș sau la sol) contribuie la optimizarea performanței sistemului.

Factori esențiali în poziționarea panourilor

Pentru o instalare eficientă, trebuie luate în calcul:

• Evitarea umbrelor proiectate de clădiri, copaci sau antene;
• Distanța corectă între rândurile de panouri, pentru a preveni auto-umbrirea;
• Accesul facil pentru curățare și mentenanță periodică;
• Rezistența la vânt și la condițiile meteo extreme, în funcție de structura de prindere utilizată.

Analiza profesională a amplasamentului

Un specialist în instalarea și montarea panourilor fotovoltaice poate determina cea mai bună orientare și înclinare utilizând software specializat și instrumente de măsurare. Această analiză include evaluarea exactă a radiației solare, a umbrelor sezoniere și a rezistenței structurale a acoperișului sau terenului. O evaluare profesionistă previne erorile de proiectare și maximizează producția energetică.

Toleranțe și alternative

Dacă orientarea spre sud nu este posibilă, direcțiile sud-est sau sud-vest pot fi soluții eficiente, cu pierderi de randament minime. În aceste cazuri, performanța sistemului poate fi compensată prin ajustarea unghiului de înclinare sau instalarea unui număr suplimentar de panouri.

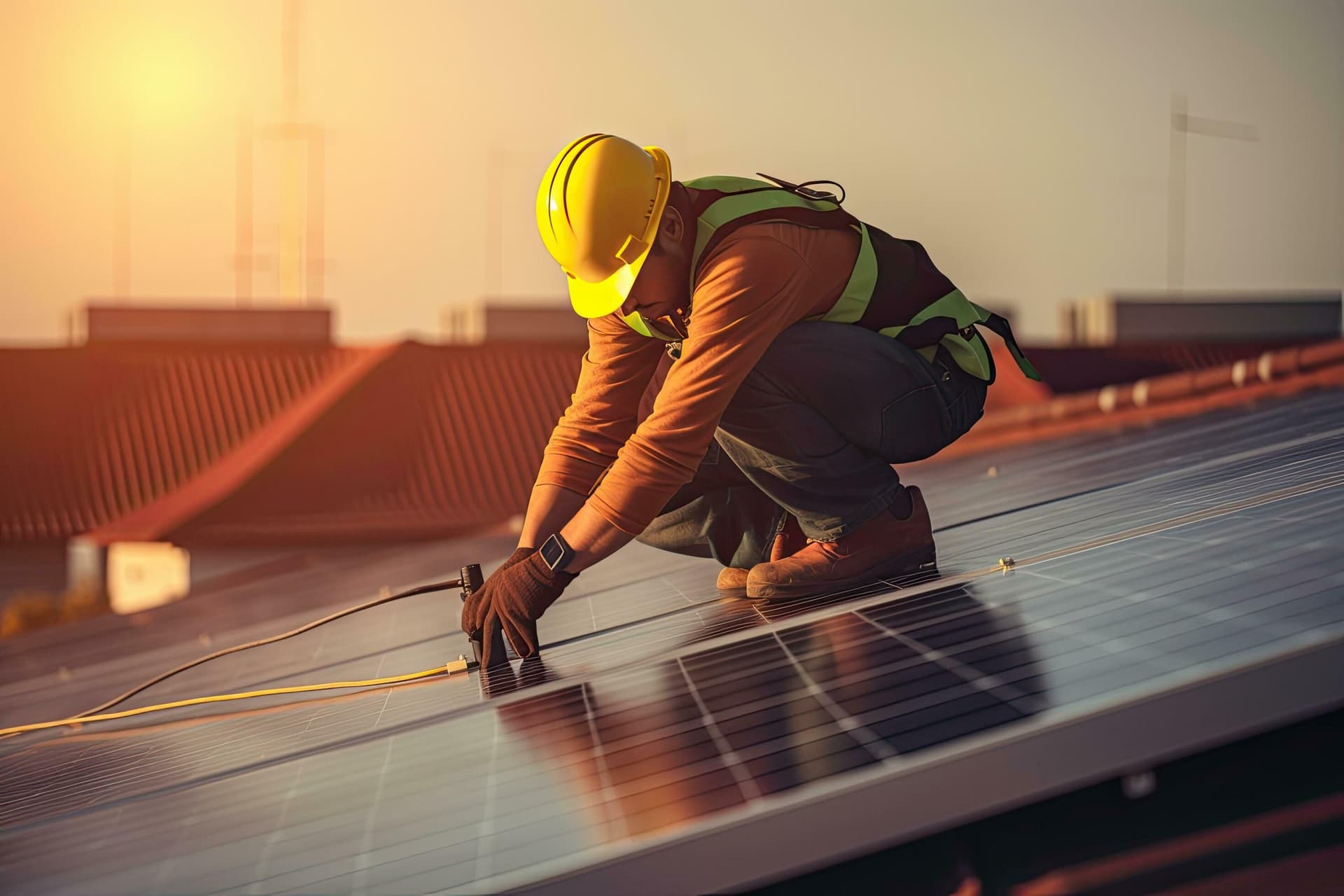

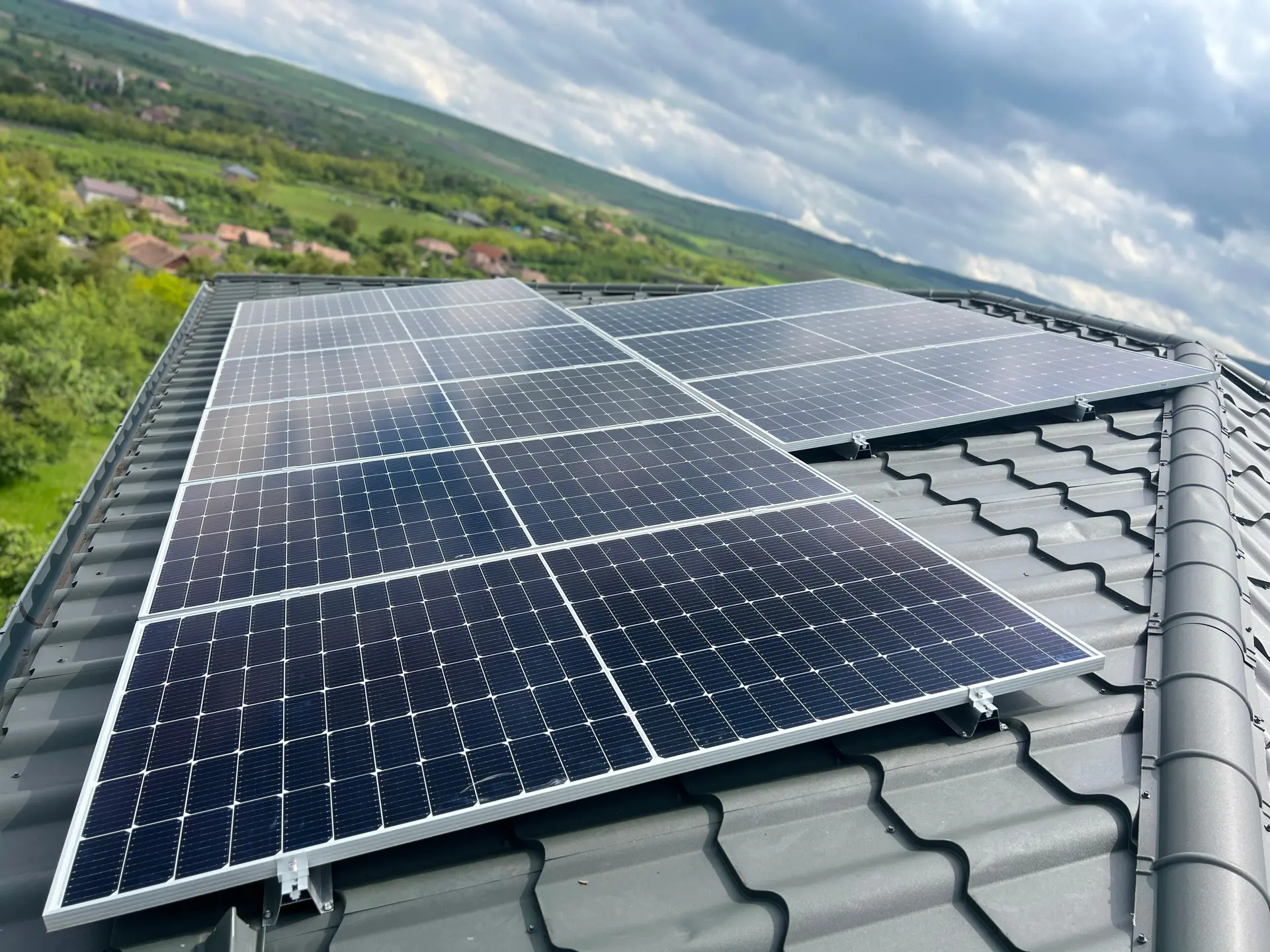

Montarea panourilor fotovoltaice pe acoperiș - ghid pas cu pas

Montarea pe acoperiș este cea mai răspândită metodă de instalare, oferind avantaje economice și de utilizare a spațiului. Procesul necesită respectarea unor pași preciși pentru siguranță și eficiență:

• Verifică starea structurală a acoperișului și capacitatea portantă.
• Identifică grinzile de susținere pentru fixarea suporturilor.
• Curăță suprafața și îndepărtează obstacolele.
• Marchează pozițiile pentru suporturi cu măsurători precise.
• Instalează sistemul de fixare cu ancore speciale în grinzi.
• Sigilează găurile pentru a preveni infiltrațiile de apă.
• Ridică panourile pe acoperiș cu echipamente de siguranță.
• Fixează panourile pe suporturi permitând dilatarea termică.
• Conectează panourile electric conform schemei.
• Testează funcționalitatea și verifică toate conexiunile.

Instalarea sistemului de fixare este cea mai importantă etapă. Suporturile se fixează direct în grinzile de susținere cu ancore speciale și șuruburi rezistente la coroziune. Sigilarea găurilor este esențială pentru a preveni infiltrațiile de apă. Un sistem de fixare solid asigură stabilitatea panourilor în condiții meteo extreme.

Montarea panourilor se face cu echipamente de siguranță corespunzătoare. Panourile se ridică pe acoperiș cu macarale sau manual, în funcție de dimensiuni și accesibilitate. Fixarea pe suporturi trebuie să permită dilatarea termică. Siguranța este prioritară în timpul montajului, iar echipamentele adecvate sunt esențiale.

Conectarea electrică presupune:

• Legarea panourilor în serie sau în paralel, conform schemei.
• Instalarea cablurilor DC rezistente la UV.
• Montarea dispozitivelor de protecție.
• Conectarea la invertor și la tabloul electric.

Verificarea finală include testarea funcționalității sistemului, măsurarea tensiunilor și a curenților, și verificarea tuturor conexiunilor. Un expert certificat poate elibera documentația necesară pentru conectarea la rețea.

Instalarea panourilor fotovoltaice pe sol - alternativa la montajul pe acoperiș

Instalarea pe sol oferă flexibilitate în ceea ce privește orientarea și înclinația panourilor. Această metodă este potrivită când acoperișul nu permite montarea sau când se dorește o putere instalată mai mare. Montarea pe sol poate fi o soluție excelentă pentru a maximiza producția de energie.

Avantaje și dezavantaje ale montajului pe sol:

• Control complet - Orientare și înclinație optimizate independent de structura casei.
• Acces facil - Curățare și mentenanță simplificată.
• Extensibilitate - Posibilitatea de a mări sistemul în viitor.
• Temperaturi scăzute - Performanțe mai bune datorită ventilației naturale.
• Costuri mai mari - Fundații și structuri de susținere suplimentare.
• Spațiu necesar - Teren dedicat care nu poate fi folosit pentru alte scopuri.

Pregătirea terenului presupune nivelarea suprafeței și verificarea stabilității solului. Fundațiile pentru suporturi pot fi realizate prin turnarea de beton sau prin folosirea de ancore înșurubate în pământ. O fundație solidă asigură stabilitatea sistemului pe termen lung.

Structura de susținere trebuie dimensionată pentru a rezista la vânt și zăpadă. Materialele folosite sunt, de obicei, aluminiu sau oțel galvanizat, rezistente la coroziune. Materialele durabile protejează investiția ta de intemperii.

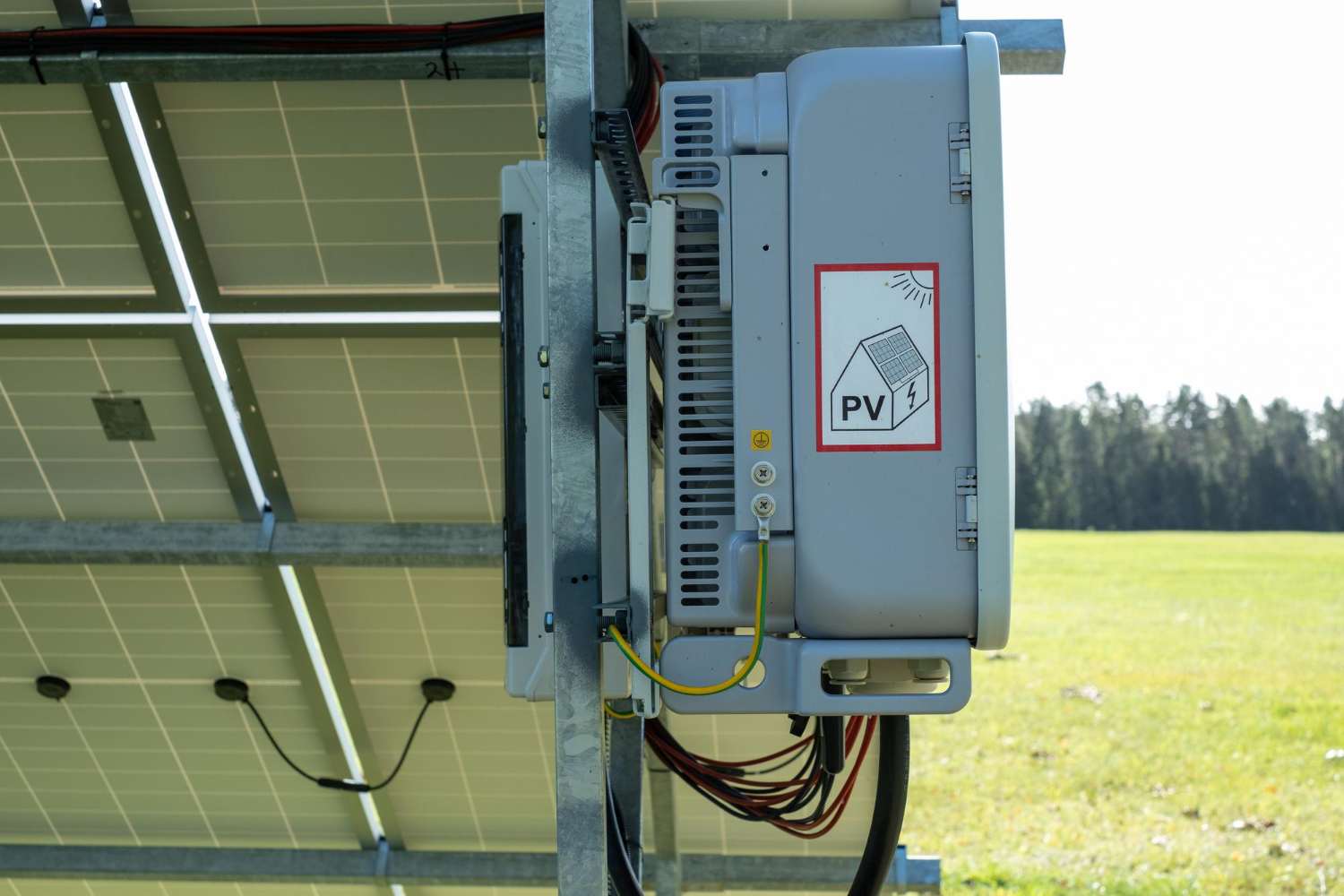

Conectarea panourilor fotovoltaice la invertor și realizarea schemei electrice

Conectarea electrică reprezintă nucleul funcțional al unui sistem fotovoltaic, transformând energia solară captată de panouri în electricitate utilizabilă. Această etapă necesită expertiză tehnică și respectarea strictă a normelor de siguranță, pentru a garanta eficiența și fiabilitatea instalației.

Tipuri de conexiuni între panouri

Configurarea panourilor fotovoltaice poate fi realizată în mai multe moduri, în funcție de tipul invertorului și de particularitățile sistemului:

• Conexiune în serie: crește tensiunea totală a sistemului și este potrivită pentru invertoare de tip string.
• Conexiune în paralel: crește curentul sistemului și este ideală în condiții de umbră parțială, unde se dorește menținerea unui flux constant de energie.
• Conexiune mixtă (serie–paralel): combină avantajele ambelor metode, fiind utilizată în instalațiile complexe sau de mari dimensiuni.
• Microinvertoare: fiecare panou este conectat individual la propriul invertor, asigurând optimizare independentă și eficiență ridicată chiar și în condiții de umbrire.

Alegerea configurației potrivite depinde de specificațiile invertorului, tensiunea de lucru și condițiile de amplasare. Un proiectant autorizat poate determina combinația optimă pentru performanță maximă și siguranță.

Schema electrică și protecțiile sistemului

O schemă electrică bine proiectată asigură integrarea corectă a tuturor componentelor și protejează instalația împotriva riscurilor electrice. Aceasta include:

• Cablurile DC și AC, dimensionate în funcție de curentul maxim și rezistente la temperaturi ridicate și radiații UV;
• Siguranțe DC, descărcătoare de supratensiune și întrerupătoare de izolare, care previn scurtcircuitele și supratensiunile;
• Contorul bidirecțional, necesar pentru monitorizarea energiei produse și injectate în rețea.

Utilizarea cablurilor special concepute pentru aplicații fotovoltaice este obligatorie - acestea asigură o conexiune sigură, durabilă și rezistentă la condiții meteo extreme.

Rolul invertorului

Invertorul este inima sistemului fotovoltaic, transformând curentul continuu (DC) generat de panouri în curent alternativ (AC), compatibil cu rețeaua electrică și consumatorii din locuință.

Pentru funcționare optimă:

• Instalează invertorul într-un spațiu uscat, ventilat și ușor accesibil pentru mentenanță;
• Respectă recomandările producătorului privind temperatura de operare și protecția împotriva prafului și umezelii;
• Asigură o bună împământare și o conexiune sigură la tabloul electric principal.

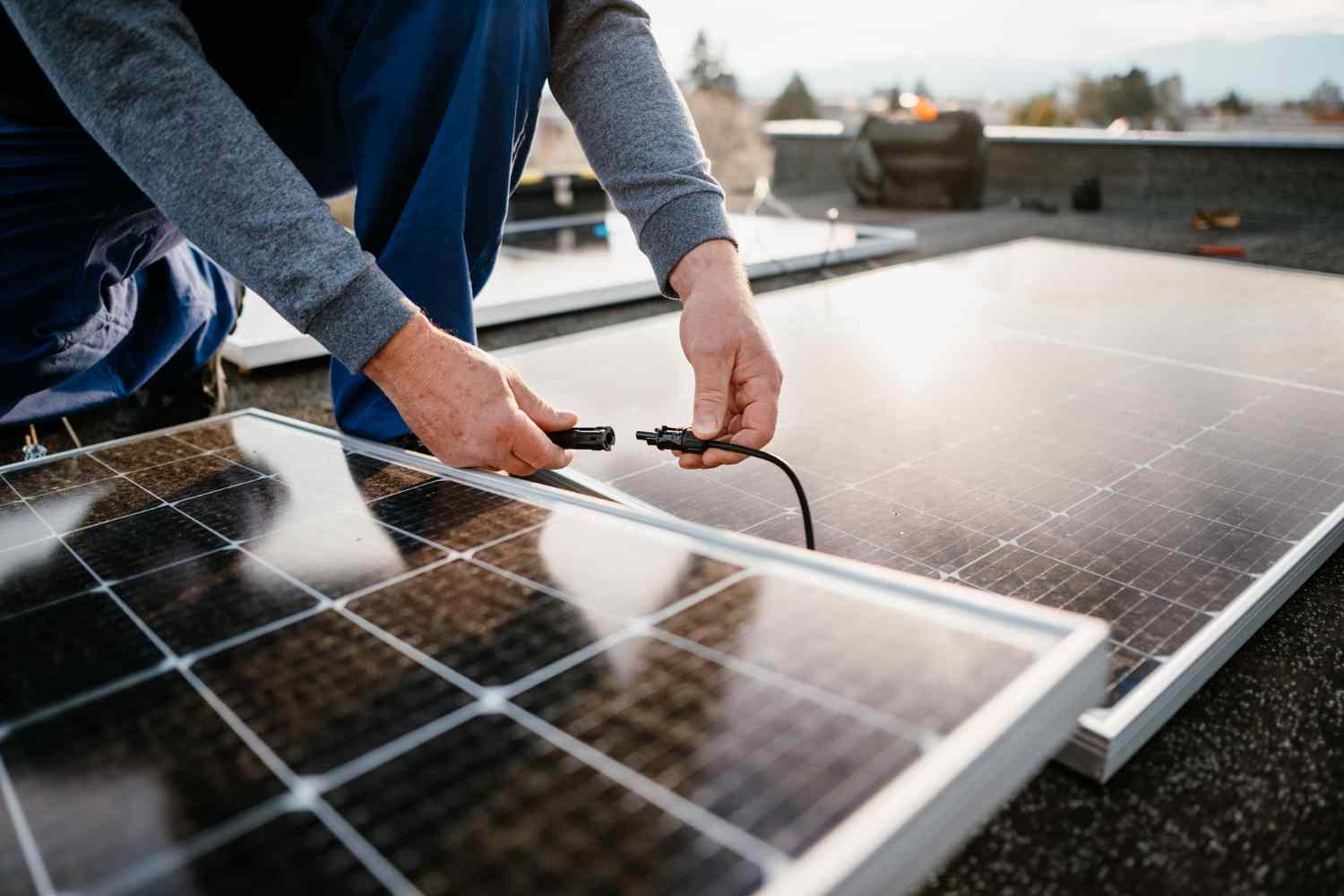

Schema de montaj pentru panouri fotovoltaice on grid - conectarea la rețea

Sistemele fotovoltaice on-grid sunt proiectate pentru a se conecta direct la rețeaua electrică, permițând injectarea surplusului de energie produs în sistemul național. Prin mecanismul de net-metering, proprietarii pot primi compensații financiare pentru energia livrată. Totuși, această configurare necesită respectarea unor cerințe tehnice stricte și aprobări din partea operatorului de distribuție.

Componente esențiale ale unui sistem on-grid

• Panouri fotovoltaice certificate - trebuie să respecte standardele europene de calitate și siguranță.
• Invertor on-grid - echipat cu protecții integrate și funcție de deconectare automată în caz de pană de curent.
• Contor bidirecțional - înregistrează separat energia consumată și cea injectată în rețea.
• Tablou electric - include siguranțe și dispozitive de protecție adecvate.
• Documentație tehnică - proiectul tehnic, certificatele de conformitate și declarația de conformitate a instalatorului.

Procedura de conectare la rețea

Pentru a lega sistemul la rețea, este necesară obținerea avizelor și aprobărilor de la operatorul de distribuție. Documentația trebuie să conțină proiectul tehnic, certificatele echipamentelor și declarația de conformitate a instalatorului autorizat. Respectarea acestor etape garantează conectarea legală și sigură a sistemului.

Rolul invertorului în siguranța sistemului

Invertorul on-grid trebuie configurat conform parametrilor rețelei electrice (tensiune și frecvență). Acesta se deconectează automat în cazul unei pene de curent, prevenind riscul de electrocutare pentru personalul care intervine asupra rețelei. Siguranța trebuie să rămână o prioritate absolută în procesul de montaj și conectare.

Monitorizarea și optimizarea performanței

Monitorizarea sistemului permite urmărirea producției de energie în timp real și identificarea rapidă a eventualelor defecțiuni. Majoritatea invertoarelor moderne dispun de conectivitate la internet, permițând controlul de la distanță. Analizarea datelor te ajută să optimizezi eficiența sistemului și să eviți erorile frecvente din etapa de instalare.

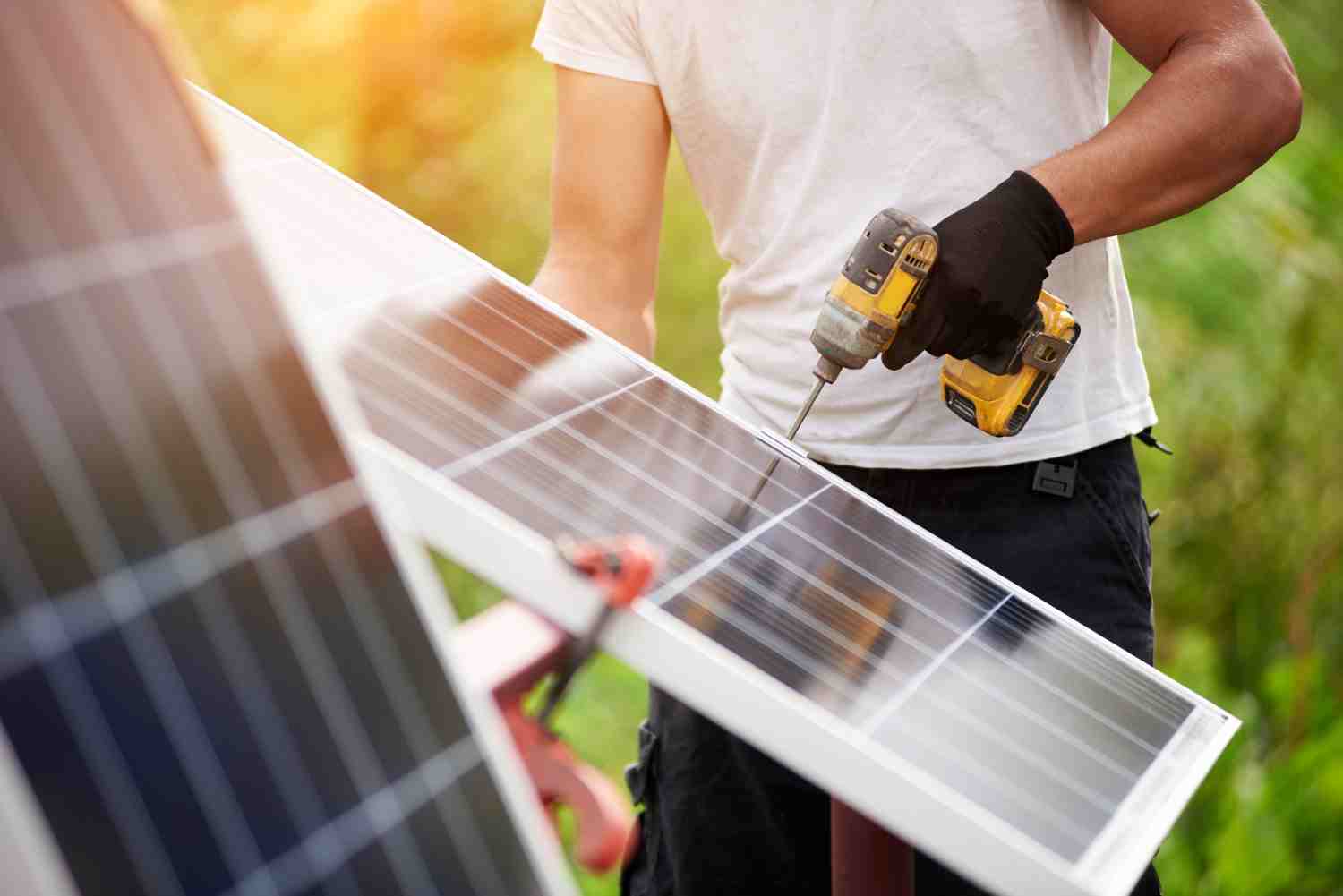

Cum se montează panourile fotovoltaice - sfaturi practice și erori de evitat

Montarea panourilor fotovoltaice este o etapă complexă, care necesită precizie, experiență și respectarea normelor tehnice. O instalare incorectă poate reduce semnificativ randamentul sistemului și poate duce la costuri suplimentare de întreținere sau reparație.

Greșeli frecvente în instalarea panourilor fotovoltaice

• Amplasarea în zone umbrite: Orice sursă de umbră - arbori, clădiri sau coșuri de fum - poate scădea considerabil producția de energie.
• Orientare și înclinare greșite: Panourile montate cu o orientare necorespunzătoare față de soare pierd din eficiență. În general, orientarea spre sud și un unghi de 30-35° oferă cele mai bune rezultate.
• Invertor ales incorect: Un invertor subdimensionat sau supradimensionat afectează funcționarea optimă a sistemului și poate scurta durata de viață a componentelor.
• Cabluri nepotrivite: Folosirea cablurilor necertificate sau fără protecție UV poate duce la supraîncălzire și riscuri de incendiu.
• Fixare instabilă: Suporturile de montaj trebuie să reziste la condiții meteo extreme; o prindere slabă poate duce la deteriorarea panourilor.
• Etanșare incorectă: Neglijarea izolației poate permite infiltrarea apei, afectând structura acoperișului și echipamentele electrice.

Recomandări pentru o instalare sigură și eficientă

• Solicită mai multe oferte: Compară costurile, termenii și condițiile propuse de diferite companii.
• Alege profesioniști certificați: Instalațiile realizate de firme acreditate ANRE garantează respectarea standardelor tehnice și a legislației.
• Investește în calitate: Optează pentru panouri, invertoare și componente cu garanție extinsă și recunoaștere internațională.
• Asigură-te că ai garanții clare: Verifică termenii de garanție atât pentru echipamente, cât și pentru manoperă.
• Planifică mentenanța: Un program regulat de verificări previne pierderile de eficiență și prelungește durata de viață a sistemului.

De ce să colaborezi cu o firmă specializată

O echipă profesionistă îți oferă consultanță personalizată, montaj conform normelor de siguranță și suport tehnic post-instalare. Specialiștii pot evalua potențialul solar al locației, pot dimensiona sistemul în funcție de consum și pot garanta eficiența maximă.

Concluzie

Pentru a beneficia de toate avantajele energiei solare, este esențial să acorzi atenție fiecărui detaliu al procesului de instalare. De la planificarea inițială și alegerea componentelor potrivite, până la montajul corect și conectarea la rețea, fiecare pas contează. Nu uita să verifici periodic sistemul și să efectuezi mentenanța necesară pentru a asigura o funcționare optimă pe termen lung. Consultă un specialist pentru a te asigura că sistemul tău fotovoltaic este instalat corect și funcționează la capacitate maximă, oferindu-ți independență energetică și economii semnificative.
